TFT-LCD的基礎原理：

TFT的意思概述就是薄膜晶體管

LCD的意思概述就是液晶顯示器

結合TFT和LCD，實際上TFT-LCD就是采用薄膜晶體管來驅動液晶材料進行顯示。液晶材料會被溫度有所限制，所以會同時擁有晶體和液晶特性的材料。TFT-LCD主要利用光的偏振性來實現文字和圖像的顯示效果。

LCD的基本組成結構：

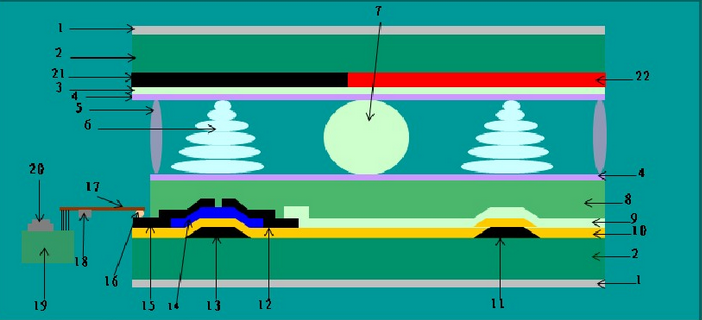

液晶顯示屏主要結構就是由這些零件所組成（上面圖片中序號所對應）：

1.偏振片 2.玻璃基板 3.公共電極 4.取現層 5.封框膠 6.液晶 7.隔墊物 8.保護層 9.1T0像素電極 10.柵絕緣層 11.存貯電容底電極 12.TFT漏電極 13.TFT柵電極 14.半導體有機有源層 15.TFT引線及源電極 16.各向異性導電膠（ACF） 17.FCP  18.驅動IC 19.印刷電路板（PCB） 20.控制IC 21.黑矩陣（BM） 22.彩膜（CF）

液晶剖面圖：

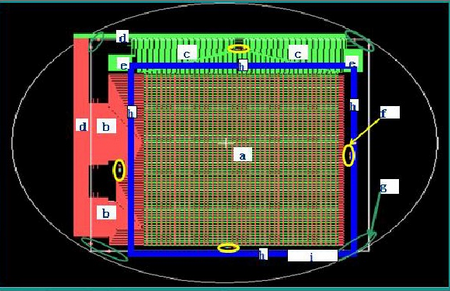

TFT-LCD陣列基板的一個整體布局：

上面圖片序號所對應：a.像素顯示區 b.掃描電極外引線（柵線外引線） c.信號電極外引線

d.短路環 e.對盒標記和轉印電極 f.對版標記（套刻標記） g.切割標記 h.封盒膠框位置 i.液晶注人口
