從科技不斷發展以來,LCD液晶面板也越來越受到重視！面板的各項工藝也在不斷地提高,如：LED背光模組、觀看視角等等。LCD液晶面板在顯示器當中占據了重要的地位,它的好壞直接決定了顯示屏的性能。說到底,我們平時所用到的顯示屏的產生就是由：LCD液晶面板、面板電路和外框三部分組成,由他們組裝完成。組裝的過程并不會太難,但這并不意味著生產顯示屏是一個毫無技術含量的過程。真正難的在于LCD液晶面板的制作過程,它的生產制作不但繁瑣,而且流程也是非常之多,多達3百多道工序！整個面板的生產過程需在無塵的環境下進行,且采用的器械也十分的精密！

         液晶面板的生產

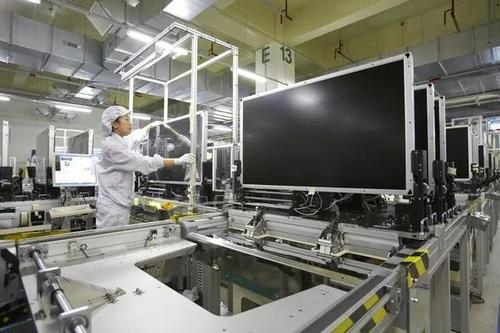

LCD液晶面板生產過程

接下來,小編就帶大家來看看面板的整個生產過程！

LCD液晶面板分為兩個大步驟：液晶板、背光系統

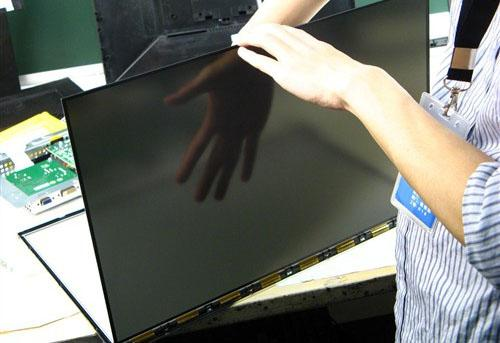

LCD液晶面板 未通電液晶板（半透明）

一：簡單了解液晶板

偏光片、彩色濾光片、液晶分子、TFT玻璃、垂直偏光片組成了液晶板內部結構;驅動IC、印刷電路板組成了液晶板外部結構。外部結構用來控制液晶分子與面板的顯示。液晶板整體結構就和三明治一樣,液晶分子被TFT玻璃和彩色濾光片夾在中間。液晶板本身很薄,在未通電的情況下肉眼所見為半透明狀。因為液晶分子像水一樣具有一定的流動性,在電極的驅動下,可按照驅動要求進行不同的方式的排列；又因為具有固態的狀態,液晶分子又可將光線進行折射。要想液晶板呈現出色彩，就需要液晶分子將紅、綠、藍三原色通過光線的強弱來調節。以此得到我們想要的成像畫面。

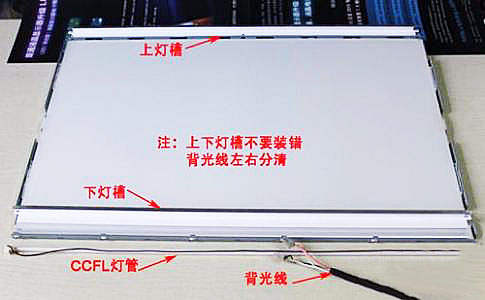

液晶面板背光

LED背光系統

二：簡單了解背光系統

背光板、背光源、擴散板、擴散片、導光板等多部件組成了LED背光系統。其中背光源有CCFL和LED兩種，我們通常所用的是LED背光源；擴散板用于均勻的分布光線。由于液晶不會發光，因此需要借助其他光源來照亮，背光系統的作用就在于此，但目前所用的CCFL燈管或LED背光，都不具備面光源的特性，因此需要導光板、擴散片之類的組件，使線狀或點狀光源的光均勻到整個面，目的是為了讓液晶面板整個面上不同點的發光強度相同，但實際要做到理想狀態非常困難，只能是盡量減少亮度的不均勻性，這對背光系統的設計與做工有很大的考驗。
