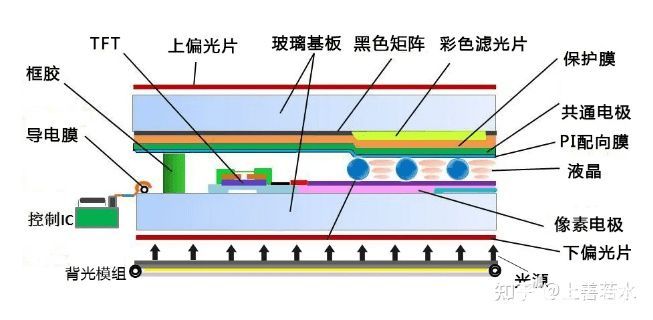

TFT液晶顯示屏結構主要由后板模塊、液晶層和前板模塊三部分組成：

1. 后板模塊部分：后板模塊是指液晶層后面的部分，主要由后偏光板、后玻璃板、像素單元（像素電極、TFT管）、PI配向膜等組成。后玻璃板襯底上分布著許多橫豎排列并互相絕緣的格狀透明金屬膜導線，將后玻璃襯底分隔成許多微小的格子，稱為像素單元（或稱子像素）；每個格子（像素單元）中又有一片與周圍導線絕緣的透明金屬膜電極，稱為像素電極（顯示電極）。像素電極的一角，通過一只用印制法制作在玻璃襯底上的TFT薄膜場效應管，分別與兩根縱橫導線連接，形成矩陣結構，如下圖所示。

TFT場效應管的柵極與橫線相接，橫線稱為柵極掃描線或X電極，因起到TFT選通作用，又稱為選通線；而TFT管的源極與豎線連接，豎線稱為源極列線或Y電極；

TFT的漏極即與透明像素電極連為一體。TFT管的功能就是一個開關管，利用施加于TFT開關管的柵極電壓，可控制TFT開關管的導通與截止。

2. 液晶層部分：液晶顯示屏的后玻璃板上有像素電極和薄膜晶體管（TFT），前玻璃板則貼有彩色濾光片，前、后兩層玻璃中間夾持的就是液晶層。TFT是在玻璃表面上的ITO（透明氧化銦錫）層，當TFT受到電信號控制時，便會產生透明的薄膜晶體管，并控制穿透液晶的電流，進而控制每個像素點的透光度。

TFT-LCD之所以能夠脫穎而出，是因?yàn)樗靡嬗诎雽?dǎo)體技術、液晶材料技術、主動發光技術的完美結合。在液晶顯示領域，液晶分子變長后使之轉動的轉變時間只有毫秒級。在半導體技術的推動下，TFT-LCD產業越做越大、越做越精，在與其他顯示技術的競爭中屢戰屢勝。此外，TFT-LCD產業還有以下優勢：

1.色彩還原能力強：TFT-LCD的色度域能夠達到120%，在色彩還原方面比OLED更有優勢。

2.產業規模大：我國TFT-LCD產能穩居世界第一，產業基礎優勢明顯。

3.應用領域廣泛：TFT-LCD在手機、計算機、電視機等領域的占比最大。

綜上所述，TFT-LCD產業的優勢和市場需求決定了它在未來相當長一段時間內仍然是顯示產業的主流。
