LCM液晶模組的4種連接方式

LCM液晶模組的連接方式目前可分為以下4大類：

①LCM液晶模組導電橡膠連接

②LCM液晶模組金屬插腳連接

③LCM液晶模組熱壓膠片連接

④LCM液晶模組直接集成連接

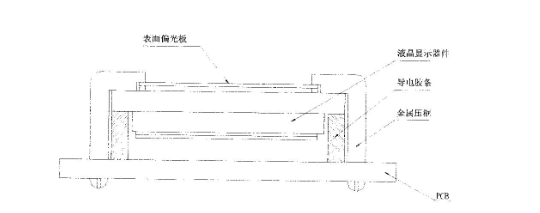

1 、 LCM液晶模組的導電橡膠連接的裝配

LCM液晶模組導電橡膠連接方式這是一種可以稱之為傳統的普通連接方式, 液晶的外引線是 IT0導電膜, 不能焊接, 故可以使用導電橡膠連接, 但必須用一結構件將 LCD與導電橡膠和 PCB板固定在一起, 這就是壓框的功能。壓框可以是硬膠框, 也可以是金屬框。

2、LCM液晶模組的金屬插腳鏈接方式

LCM液晶模組的是將金屬插腳固定在 LCD外引線上, 這種既可以直接將 LCD焊在 PCB板上, 也可以將 LCD插在 PCB板的插座上。

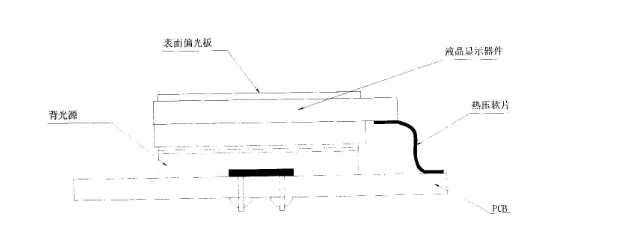

3、LCM液晶模組的熱壓軟片連接方式

LCM液晶模組的熱壓軟片連接方式就是將熱壓膠片通過一定溫度, 一定的壓力和時間,直接壓在LCD上。另一端壓在 PCB上,從實現膠條中導電塑膠球與兩端電極連接的方法

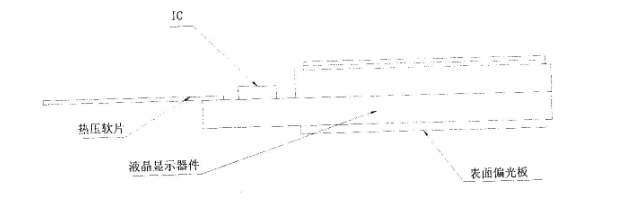

4、LCM液晶模組直接集成連接裝配(COG LCD: Chip on Glass)

COG連接方式就是將 LCD與 IC集成電路直接連在一起的裝配方法.
